Hoe ontwerp ik met keramiek beklede structuren voor PCI-koleninjectiepijpleidingen in hoogovens?

Hoogoven-systemen voor poederkoolinjectie (PCI) vereisen een consistent, probleemloos materiaaltransport voor normale smeltworkflows. Binnen de pijpleiding reizen fijne steenkooldeeltjes met hoge stroomsnelheden en blijven gedurende lange bedrijfsuren de binnenwand raken. Ook al voelt poederkool zacht aan in vergelijking met hard mineraalerts, langdurige pneumatische overdracht zal de leidingonderdelen geleidelijk verslijten. Leidingbochten waar verschuivingen in de stroomrichting plaatsvinden, lijden de meeste schade.

Exploitanten van installaties komen vaak deze praktische problemen tegen:

· Ernstige materiaalerosie op elleboogsecties

· Geleidelijke wandverdunning op lokale leidingsegmenten

· Onverwachte lekkage van pijpleidingen, wat leidt tot ongeplande downtime

· Regelmatige vervanging van onderdelen voor zwaar versleten leidingdelen

Om deze pijnpunten aan te pakken, is slijtvaste keramische voering een reguliere beschermingsoptie geworden voor zones met hoge slijtage binnen PCI-pijpleidingen. Het simpelweg aanbrengen van keramische tegels op de binnenkant van buizen zal echter niet de verwachte levensduur opleveren. Ingenieurs moeten de lay-out van de bekleding op maat maken op basis van slijtagepatronen in de praktijk over het hele transportcircuit.

Welke triggers dragen op PCI-pijpleidingen met hoogovens?

Schade aan leidingen komt zelden voort uit de luchtstroom zelf. De echte drijvende kracht ligt in de vaste steenkooldeeltjes die in de luchtstroom worden meegevoerd. Bij hoge transportsnelheden:

· Vaste deeltjes slaan herhaaldelijk tegen de binnenoppervlakken van de pijp

· Fijne steenkoolkorrels veroorzaken aanhoudende glijdende slijtage.

· Doorstroomomleiding creëert geconcentreerde erosieplekken.

De mate van slijtage wordt bepaald door meerdere veldvariabelen: de grootte van de steenkooldeeltjes, de werkelijke transportsnelheid, de werkdruk van het systeem, de stromingsstabiliteit en de geometrische lay-out van de pijp. Omdat de werkomstandigheden van het ene pijpsegment tot het andere verschillen, kan een one-size-fits-all bekledingsoplossing niet goed werken over het volledige PCI-netwerk.

Zones met hoge slijtage die het vermelden waard zijn op koleninjectiepijpleidingen

Slijtageschade verspreidt zich niet gelijkmatig over de volledige leidinglengte; het concentreert zich op verschillende typische posities.

1. Pijpellebogen en bochten

Elleboogunits vallen op als de meest voorkomende storingslocatie. Wanneer poederkool van richting verandert, blijven deeltjes onder traagheid vooruit bewegen en botsen op de buitenste boog van bochten. Deze geconcentreerde impact zorgt ervoor dat ellebogen veel sneller degraderen dan rechte pijpleidingen.

2. Verloopstukken en diameterovergangsverbindingen

Een plotselinge verandering van de pijpmaat verstoort de luchtstroom en herschikt de deeltjesverdeling. Hier ontstaat turbulente stroming, die een ongelijkmatige materiaalschuring tot gevolg heeft. Zonder de juiste slijtagebescherming veranderen reductoren in zwakke schakels die regelmatig moeten worden geïnspecteerd en onderhouden.

3. Toevoerinlaten en pijpsegmenten met hoge snelheid

Op voedingspunten en secties met verhoogde stroomsnelheid stijgt de deeltjesbotsingsfrequentie sterk. Deze locaties moeten extra aandacht krijgen bij de planning van slijtagebescherming.

Praktisch keramisch gevoerd structuurontwerp voor verschillende buissecties

Inkopers van fabrieken en projectingenieurs moeten de bekledingsvormen afstemmen op de lokale arbeidsomstandigheden in plaats van overal identieke bekledingen toe te passen.

Rechte pijpsegmenten

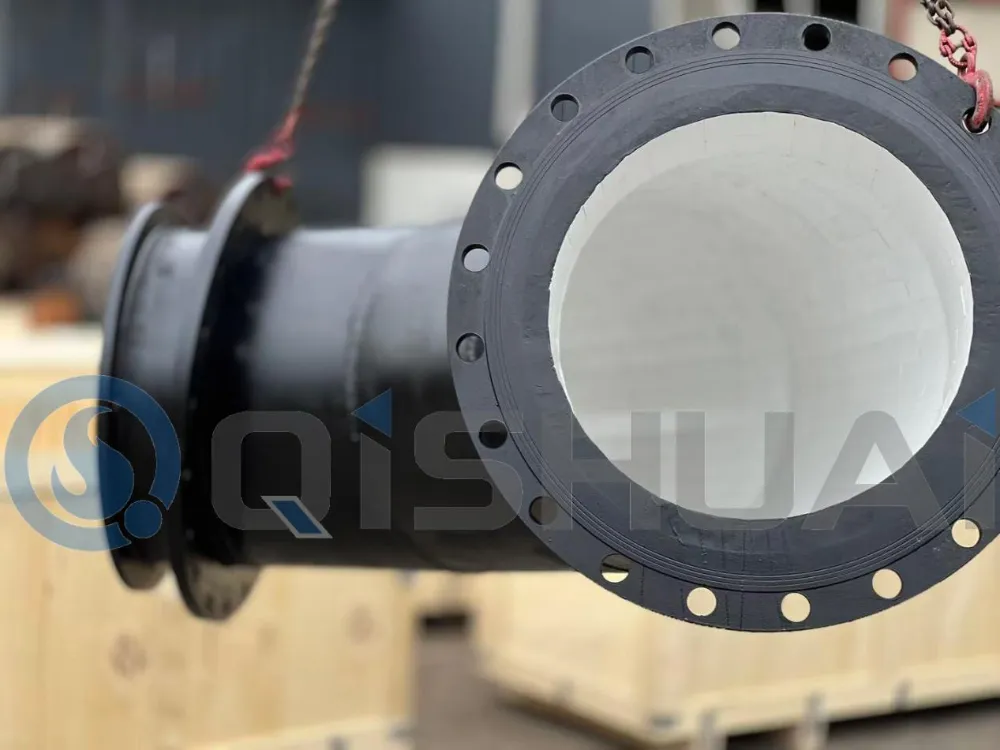

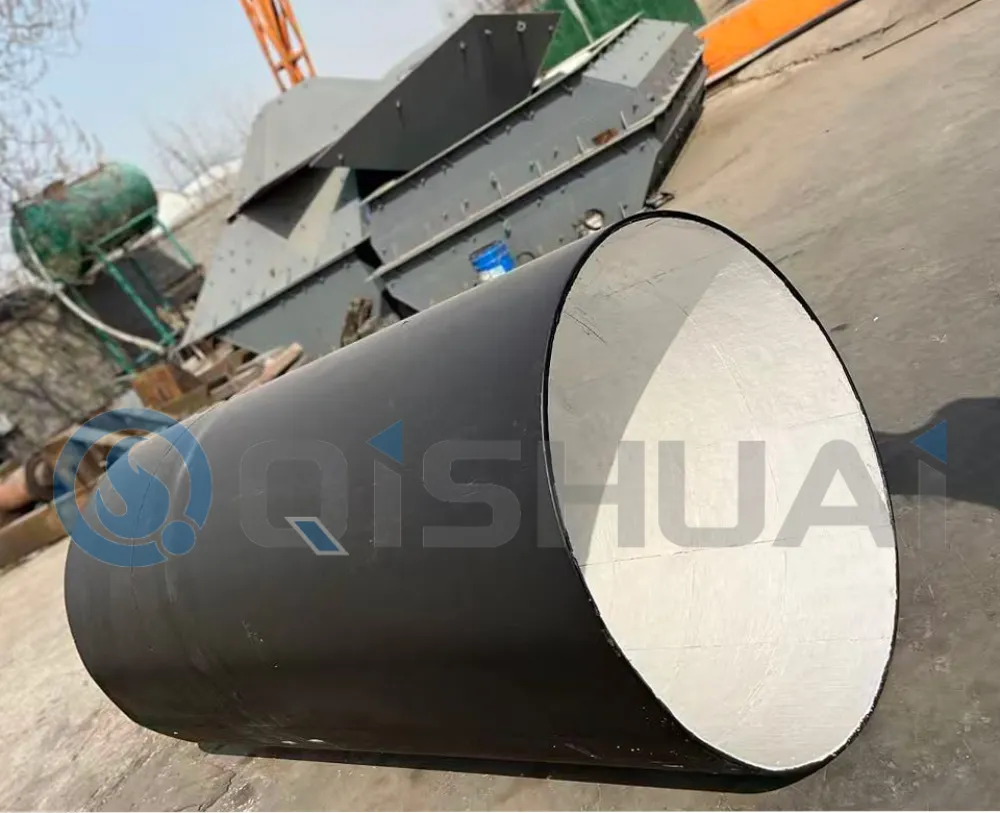

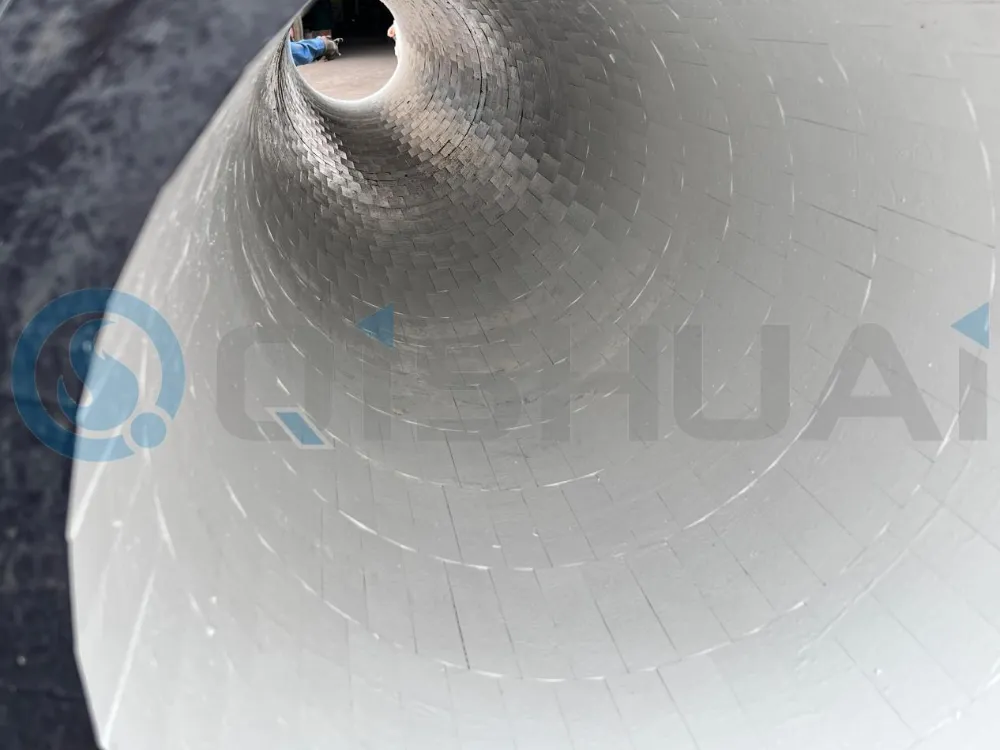

Rechte pijpleidingsecties hebben meestal te maken met uniforme glijwrijving. Geïntegreerde aluminiumoxide-keramische hulzen of geprefabriceerd, met keramiek bekleed leidingwerk zijn ideaal voor deze secties. Deze opstelling zorgt voor een continu slijtvast binnenoppervlak, zorgt voor een soepele materiaalstroom en vertraagt ​​de slijtage van de wand voor langdurig poedertransport. Shandong Qishuai Wear Resistance Equipment Co., Ltd. levert complete sets composietbuisseries voor rechte stukken, bochten en overgangsstukken voor retrofits van PCI-systemen en nieuwbouwprojecten.

Elleboog- en buigsecties

Ellebogen zijn bestand tegen gecombineerde impact- en wrijvingsbelastingen die sterker zijn dan rechte buizen, dus versteviging is essentieel. Op de locatie bewezen opties zijn onder meer keramische hulzen van het split-type, geprefabriceerde, met keramiek beklede ellebogen en plaatselijk verdikte keramische slijtagezones. Voor bedrijfslocaties met extra zware deeltjesimpact kunnen producten uit de serie rubberkeramische composieten worden geselecteerd om schokken te absorberen en het risico op keramische chippen te verkleinen. Ons productportfolio omvat ook de chroomcarbide-overlay-lasserie voor alternatieve oplossingen voor slijtagebescherming onder speciale werkscenario's, terwijl de siliciumcarbide-keramische serie kan worden overwogen voor gecombineerde service tegen extreme corrosie en slijtage als alternatieve materiaalkeuze.

Reducer- en overgangssegmenten

Naast dat ze bestand zijn tegen slijtage, moeten verloopstukken een stabiele materiaalovergang garanderen. Houd bij het ontwerpen van keramische voeringen voor deze onderdelen de overgangen binnen de contouren zacht, vermijd abrupte stromingspadmutaties en beperk turbulente wervelingen. Geassembleerde gesegmenteerde keramische componenten passen in de meeste gevallen beter in de complexe reductorgeometrie dan monolithische voeringen.

Hoe u een geschikte keramische kwaliteit kiest voor PCI Pipeline Service

De materiaalkeuze is afhankelijk van de slijtage-intensiteit ter plaatse en de verwachte bedrijfscycli.

92% aluminiumoxide keramische voeringis geschikt voor poederkooloverdracht op algemeen niveau met matige slijtage. Het balanceert een behoorlijke slijtvastheid en een projectbudget voor gewone PCI-werkomstandigheden.

95% aluminiumoxide keramische voeringis geschikt voor non-stop productie op lange termijn met hogere slijtage-eisen. Het beschikt over een hogere materiaaldichtheid, betere anti-slijtageprestaties en langere servicecycli, die op grote schaal worden toegepast in veel koleninjectieprojecten met hoge capaciteit voor hoogovens.

Rubber-keramische composietstructuur Aanbevolen voor omstandigheden met zware deeltjesimpact, hoge stroomsnelheid en mechanische schokbelastingen. De rubberen laag aan de achterkant dissipeert de impactkracht en vermindert het risico op keramische fragmenten.

Hulppijplijnoptimalisaties om de degradatie van componenten te vertragen

Keramische bekleding dient als één belangrijke maatregel en niet als de hele oplossing. De totale leidingindeling heeft ook invloed op de werkelijke levensduur.

Beheer de transportsnelheid redelijk. Een hogere stroomsnelheid versterkt de impactenergie van de deeltjes. Systeemafstemming moet een stabiele steenkoollevering garanderen zonder onnodig hoge snelheden na te streven.

Gebruik een elleboogindeling met een grote straal. Een grote buigradius vergemakkelijkt de impact van scherpe deeltjes, onderdrukt turbulentie en vermindert geconcentreerde lokale schuren.

Minimaliseer onnodige stroomverstoring. Probeer abrupte diameterveranderingen, scherpe bochten met een korte straal en slecht uitgelijnde pijpverbindingen te vermijden, zodat de slijtagebelasting gelijkmatiger wordt verdeeld.

Standaardiseer installatieprocedures op locatie. Zelfs hoogwaardige keramische componenten zullen voortijdig defect raken bij een slechte montagekwaliteit. Oppervlaktebehandeling van staalsubstraten, het aanbrengen van lijm, het uitlijnen van keramische tegels en het beheersen van de voegopeningen zijn allemaal van groot belang. Een glad binnenoppervlak helpt extra door turbulentie veroorzaakte secundaire slijtage te voorkomen.

Zal keramische voering de slijtage van PCI-pijpleidingen volledig stoppen?

Keramische voering vertraagt ​​de degradatie van de buis enorm, maar kan slijtage niet volledig elimineren. De serviceprestaties in de praktijk zijn afhankelijk van de kenmerken van het steenkoolmateriaal, de werkelijke transportparameters, de lay-out van de pijpleiding en de uitvoeringskwaliteit van de veldinstallatie. De kernwaarde van keramische voering ligt in het verlengen van de onderhoudsintervallen en het verlagen van de vervangingsfrequentie van componenten voor PCI-circuits in hoogovens.

Laatste gedachten

Een rationeel structuurontwerp met keramische voering voor pijpleidingen voor koleninjectie in hoogovens begint met het identificeren waar en hoe slijtage plaatsvindt. Rechte pijpsecties zijn afhankelijk van doorlopende keramische aluminiumoxide-hulzen; ellebogen vragen om versterkte bescherming tegen stoten; overgangsverminderaars hebben voeringstructuren nodig die een stabiele materiaalovergang behouden.

Inkoopingenieurs kunnen op aluminiumoxide gebaseerde keramische oplossingen evalueren samen met alternatieve opties, waaronder de chroomcarbide overlay-lasserie, rubber-keramische composietserie en composietpijpseries op basis van locatieparameters. Door de juiste hardware voor de bekleding te combineren met een geoptimaliseerde pijplijnindeling kunnen PCI-faciliteiten een langere levensduur van de componenten, minder productieonderbrekingen en een stabieler hoogovenbedrijf realiseren.

In plaats van eenvoudigweg dikkere keramische tegels te specificeren, is het zinvoller om bekledingsschema's aan te passen op basis van echte werkomstandigheden bij het kolentransport. Als u slijtvaste pijpcomponenten aanschaft voor PCI-modernisering van hoogovens of nieuwbouwprojecten, stuur dan gerust een e-mail naar ons team van Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Deel uw pijpleidingafmetingen, steenkoolkwaliteitsparameters en bedrijfsomstandigheden, en we zullen gerichte productsuggesties voor uw project uitwerken.
